| 类型：立式加工中心 | 品牌：瑞杰精机 | 型号：GMC-2016 |
| 界面语言：中文 | 产品类型：全新 | 是否库存：是 |
| 售后服务：三包 | 重量：1kg | 主电机功率：11kw |
| 主轴转速范围：6000rpm | 定位精度：0.008 | 刀具数量：24 |
| 三轴行程(X*Y*Z)：2000 | T型槽尺寸(宽*数量)：18*100*5 | 动力类型：电动 |
| 布局形式：立式 | 作用对象：五金 | 适用行业：通用 |

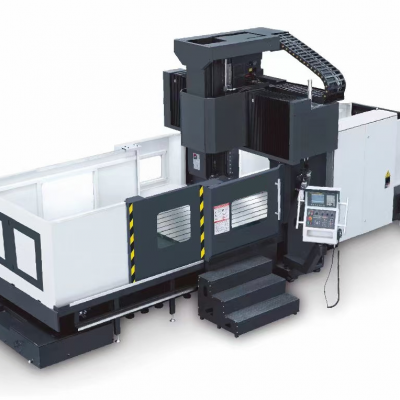

供应瑞杰精机GMC-2016数控龙门加工中心
项目/型号 | 单位 | 主要技术参数 | 备注 | |
加工范围 | 工作台宽度 | mm | 1300 | |
工作台长度 | mm | 2200 | ||
工作台承重 | kg | 3000 | ||
龙门有效通过宽度 | mm | 1650 | ||
龙门通过高度 | mm | 1000 | ||
立式主轴端面到工作台面距离 | mm | 100～800 | ||
工作行程 | 工作台行程-X轴 | mm | 2000 | |
滑鞍行程-Y轴 | mm | 1600 | ||
滑枕行程-Z轴 | mm | 700 | ||
主轴系统 | 项目 | 配置一 （一级同步带） （i=1） | ||
主轴功率 | kW | 15/18.5 | 额定143Nm 236Nm | |
主轴转速 | rpm | 6000 | ||
减速比 | 1：4 | BF箱 | ||
工作台系统（X-轴） | 结构形式 | 工作台移动 | ||
导轨形式 | 重载直线导轨副 | RG45 | ||
导轨副数量 | set | 2 | ||
传动形式 | 联轴器 | |||
传动比 | 1:1 | |||
驱动装置 | 滚珠丝杠副 | R5012 | ||
滑鞍系统（Y-轴） | 结构形式 | 滑鞍移动 | ||
导轨形式 | 重载直线导轨副 | RG45 | ||
导轨副数量 | set | 2 | ||
传动形式 | 联轴器 | |||
传动比 | 1:1 | |||
驱动装置 | 滚珠丝杠副 | R5012 | ||
滑枕系统（Z-轴） | 结构形式 | 滑枕移动 | ||
导轨形式 | 矩形滑轨 | |||
导轨副数量 | set | 2 | ||
传动形式 | 联轴器 | |||
降速比 | 1:1 | |||
驱动装置 | 滚珠丝杠副 | R5012 | ||
快速移动速度 | 工作台纵向运动X轴 | mm/min | 10000 | |
滑鞍横向运动 Y轴 | mm/min | 12000 | ||
滑枕垂向运动 Z轴 | mm/min | 10000 | ||
切削进给速度范围 | X、Y轴 | mm/min | 1-4000 | |
Z轴 | mm/min | 1-2000 | ||
直线轴定位精度（GB/T19362.1-2003） | X轴 | mm | 1000/±0.01 | 半闭环控制 |
Y轴 | mm | 1000/±0.01 | ||
Z轴 | mm | 1000/±0.015 | ||
直线轴重复定位精度 （GB/T19362.1-2003） | X轴 | mm | 1000/±0.008 | 半闭环控制 |
Y轴 | mm | 1000/±0.008 | ||
Z轴 | mm | 1000/±0.01 | ||
工作精度 | 精镗表面粗糙度 | ≤Ra1.6 | HB230～260钢件 | |
精铣表面粗糙度 | ≤Ra3.2 | |||
刀库 | 圆盘式BT40 | 工位 | 24 | |
工作环境 | 工作温度 | 5℃-40℃ | ||
工作电压 | V | 380(-15%,+10%) | ||
电源频率 | Hz | 50±1% | ||
相对湿度 | ≤75% | |||
压缩空气压力 | MPa | 0.5～0.7 | ||
数控系统 | 型 号 | FANUC OI MF | ||
总控制轴数 | Axes | 3 | ||
联动控制轴数 | Axes | 3(直线轴) | ||
辅助功能 | 导轨副/丝杠副润滑方式 | 集中自动润滑 | ||
操作面板形式 | 旋转式 | |||
手动刀具更换操作方式 | 按钮控制 | |||
工作状态指示 | 三色警示灯 | |||
刀具/工件冷却方式 | 液外冷 | |||
主要配置 | 滚珠丝杠副 | 台湾HIWIN | ||
滚珠式重载直线导轨副 | 台湾HIWIN | |||
机床轮廓尺寸 | 长度 | mm | 5600 | |
宽度 | mm | 3650 | ||
高度 | mm | 3500 | ||
主机重量（约） | kg | 18000 |
注：以上所报价格为定金，具体价格以合同配置为准！
